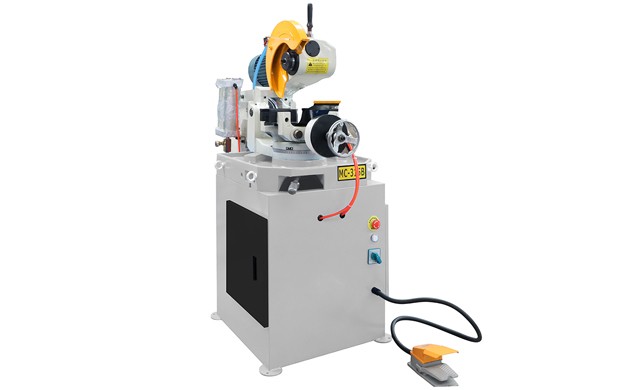

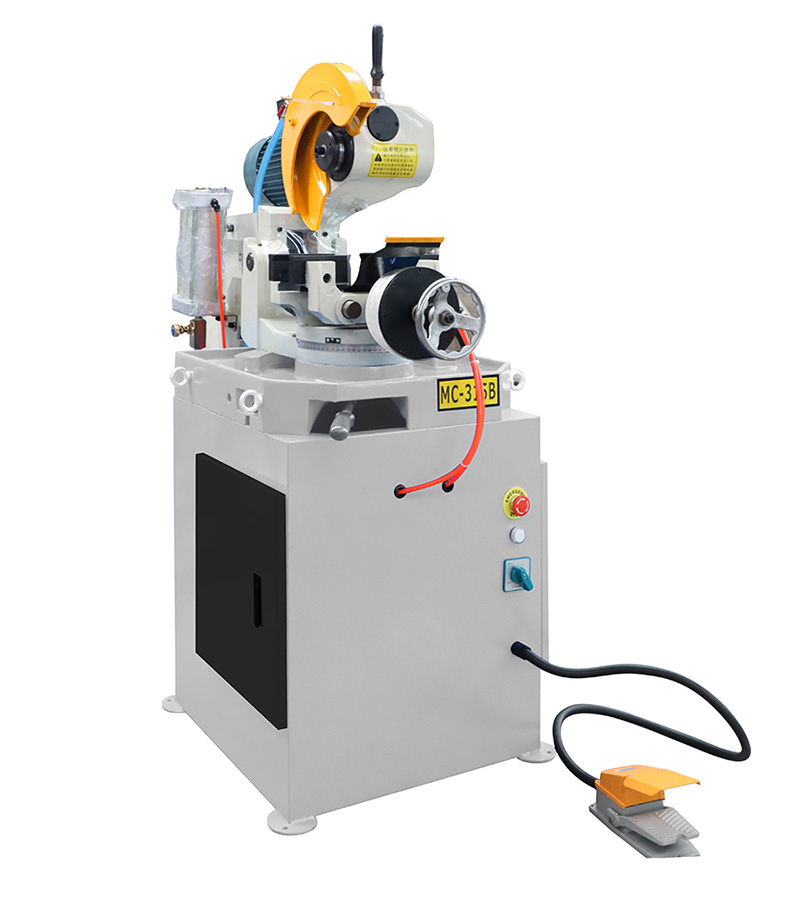

MC氣動切管機
為您的企業賺錢的機器
采用專業的CNC數控系列系統控制，實現切管生產線無人化全數據化生產過程，模塊化結合。功能裝置模塊有：全自動上料機、數控伺服切管機、出料機、去毛刺機、排料架、超聲波清洗機，以上模塊可由客戶根據需要自行選配。
基于多年的經驗和經過驗證的設計
生產過程由數控系統自行調節監控生產，穩定*生產各種產品，可實現自動分析及生產。
可同時設置鋸切多種規格尺寸及數量，系統自動分析及自行分類生產。
切削機頭為多組齒輪變速機箱，性能更加穩定與節能，油液循環冷卻系統確保器件的可靠性和耐久性，延長器件的使用壽命。
自主研發的 CNC 切管機控制系統
獨特的夾具設計、確保產品不刮傷、不碰撞，且送給過程流暢。
接觸式人機界面，操作簡單；而且每個模塊系統可獨立操作，又可一體匹配，維護簡單方便。
鋸屑于防銹冷卻液配置了過濾系統，集中處理，方便干凈整潔。
設有自動偵測警報信息系統，方便用戶排除故障。
切管機特點
機械特點
無毛邊、無粉塵
雙邊雙向夾鉗使工件平穩，切面平滑無毛邊。鋸切時低噪音、低污染。
準確 - 快速 - 光潔
切削*切速度超過帶鋸及弓鋸，同時切面光潔不發熱，接省二次加工。
斜切或銑槽
機頭可左右調整斜切或銑槽。角度準確，管子接口*。
冷卻幫蒲
循環冷卻系統，具有特大容量之貯油桶，確保鋸片壽命，切面平整。
主要技術參數
|
鋸切能力 ( 以軟鋼為參考 ) |
||||||
|
|
MC-275 系列 |
MC-315 系列 |
MC-350 系列 |
|||
|
刀片位置 |
90 |
45 |
90 |
45 |
90 |
45 |
|
◎ |
80 |
60 |
100 |
80 |
100 |
|
|
|
60 X 60 |
45 X 45 |
90 X 90 |
80 X 80 |
100 X 100 |
90 X 90 |
|
|
60 X 60 |
45 X 45 |
90 X 90 |
80 X 80 |
100 X 100 |
90 X 90 |
|
|
60 X 80 |
45 X 60 |
80 X 90 |
80 X 80 |
100 X 120 |
90 X 90 |
|
● |
38 |
25 |
55 |
45 |
75 |
50 |
|
■ |
38 |
25 |
50 |
40 |
75 |
50 |
|
技術資料 |
||||||||||
|
|
MC-275 系列 |
MC-315 系列 |
MC-350 系列 |
|||||||
|
主機馬達 |
A 型 2/4 變極 2-2.4kw |
A 型 2/4 變極 2.4-3.0kw |
A 型 2/4 變極 2.4-3.0kw |
|||||||
|
主軸 |
A 型 |
RPM96/48 |
RPM 84/42 |
RPM 36/18 |
||||||
|
B 型 |
RPM 48/24 |
RPM 42/21 |
RPM 18/9 |
|||||||
|
適用鋸片 |
高速鋼鋸片 |
H.S.S.BLADE |
H.S.S.BLADE |
|||||||
|
外徑 250/275mm |
外徑 250/300/315mm |
外徑 300/350/370mm |
||||||||
|
冷卻水泵 |
90W |
90W |
90W |
|||||||
|
使用壓縮空氣 |
A 型及 B 型 |
A 型及 B 型 |
A 型及 B 型 |
|||||||
|
0.4-0.6Mpa |
0.4-0.6Mpa |
0.5-0.8Mpa |
||||||||
|
機器重量 kg |
A 型 |
B 型 |
B 型 |
A 型 |
B 型 |
B 型 |
A 型 |
B 型 |
B 型 |
|
|
180 |
190 |
220 |
200 |
210 |
240 |
260 |
270 |
300 |
||
